電加熱反應釜適用范圍
電加熱反應釜廣泛應用于食(乳)品、制藥、日化、飲料、油脂、化工、顏料等行業做為加熱、調配、反應或殺菌處理,完成聚合、縮合、硫化、烴化、氫化等化學工藝過程。
電加熱反應釜結構組成
電加熱反應釜由鍋體、鍋蓋、攪拌器、電加熱油夾管、支承及傳動裝置、軸封裝置、溢油槽等組成,并配有電加熱棒及測溫、測壓表。攪拌形式有:錨式、漿式、渦輪式、推進式或框式。支承座有懸掛或支承式二種。電加熱反應釜的夾套內放置導熱油,然后由電熱棒加熱,夾套上開有進、排油、溢測量、放空及電熱棒、測溫等接管孔。夾套外壁焊接支座,鍋體下部開有放料口。物料加熱溫度:≤300℃;物料加熱時間:30min~90min(視工藝需要)。溫度控制:采用電熱偶測量溫度與溫控儀連接進行測控溫度,并可調節物料溫度的高低。保溫材料:采用填充珍珠棉、巖棉或聚氨酯澆注發泡,保持與外界的溫差,達到隔熱保溫效果。
電加熱反應釜的選型注意要點
物料特性:物料化學性質、物料物理狀況
使用工況:使用溫度、使用壓力
綜合技術條件:攪拌要求、控制系統的要求、工藝管口的配置設計、客戶端現工作條件
電加熱反應釜可根據用戶工藝要求進行設計、制造。
電加熱反應釜型號規格
型號 | 容積L |
內鍋尺寸 Ø×h(mm) |
電機功率 KW |
加熱方式 | 攪拌型式 | 密封型式 |
0.5 | 500 | Ø900×800 | 3 | 電加熱 |
描式 槳式 框式 錨框式 高剪切 |
填料密封 機械密封 |
1 | 1000 | Ø1100×1000 | 4 | |||
2 | 2000 | Ø1400×1250 | 5.5 | |||
3 | 3000 | Ø1500×1600 | 7.5 | |||
5 | 5000 | Ø1800×1800 | 11 | |||
8 | 8000 | Ø2200×2000 | 15 | |||
10 | 10000 | Ø2400×2000 | 18.5 | |||
15 | 15000 | Ø2600×2600 | 22 | |||
20 | 20000 | Ø2800×3000 | 30 | |||
30 | 30000 | Ø3200×3200 | 37 |
電加熱反應釜的維護及故障排除
維護
使用電加熱反應釜時必須關閉冷媒進管閥門,放盡鍋內與和夾套內的剩余冷媒,再輸入物料,開動攪拌器,然后開啟蒸汽閥門和電熱電源,到達所需溫度后,應先關閉蒸汽閥門和電熱電源,過2~3分鐘后,再關攪拌器,加工結束后,放盡鍋內和夾套剩余冷凝水后,應盡快用溫水沖洗,刷掉粘糊著的物料,然后用40℃~50℃堿水在容器內壁**清洗,并用清水沖洗,特別鍋內無物料(吸熱介質)空鍋情況下,不得開啟蒸汽閥門和電熱電源,特別注意使用蒸汽壓力,不得超過定額工作壓力。
保養反應釜要經常注意整臺設備和減速器的工作情況,減速器潤滑油不足應立即補充,電加熱介質油每半年要進行更換,對夾套和鍋蓋上等部位的安全閥、壓力表、蒸餾孔、電熱棒、電器儀表等要應定期檢查,如果有故障要即時調換或修理,設備不用時,一定用溫水在容器內外壁**清洗,經常擦洗鍋體,保持外表清潔和內膽光亮,達到耐用的目的。
1、應嚴格按產品銘牌上標定的工作壓力和工作溫度操作使用,以免造成危險。
2、嚴格遵守產品使用說明書中關于冷卻、注油等方面的規定,做好設備的維護和保養。
3、**閥門使用時,應緩慢轉動閥桿(針),壓緊密封面,達到密封效果。在關閉的時候不能用力過猛, 以免損壞密封面。
4、電氣控制儀表應由專人操作,并按規定設置過載保護設施。
常見故障現象及原因、處理方法
1、故障現象:密封面處出現泄漏。 故障原因:螺桿螺紋松動;密封面損傷。 排除方法:將螺桿重新上緊;重新修磨拋光密封面。
2、故障現象:閥門處出現泄漏。 故障原因:閥桿(針)、閥口密封面損傷。 排除方法:維修、更換閥桿(針)、閥口。
3、故障現象:外磁鋼旋轉,內磁鋼不轉,電機電流減小。 故障原因:釜內溫升過高,冷卻循環不暢,內磁鋼因高溫褪磁。 加氫反應,內磁鋼套有裂紋,內磁鋼膨脹。 排除方法:通知供貨商,重新更換內磁鋼。
4、故障現象:磁力耦合傳動器內有摩擦的噪音。
故障原因:軸套、軸承磨損,間隙過大,內磁鋼轉動出現跳動。 排除方法:與供貨商聯系,更換軸承、軸套。

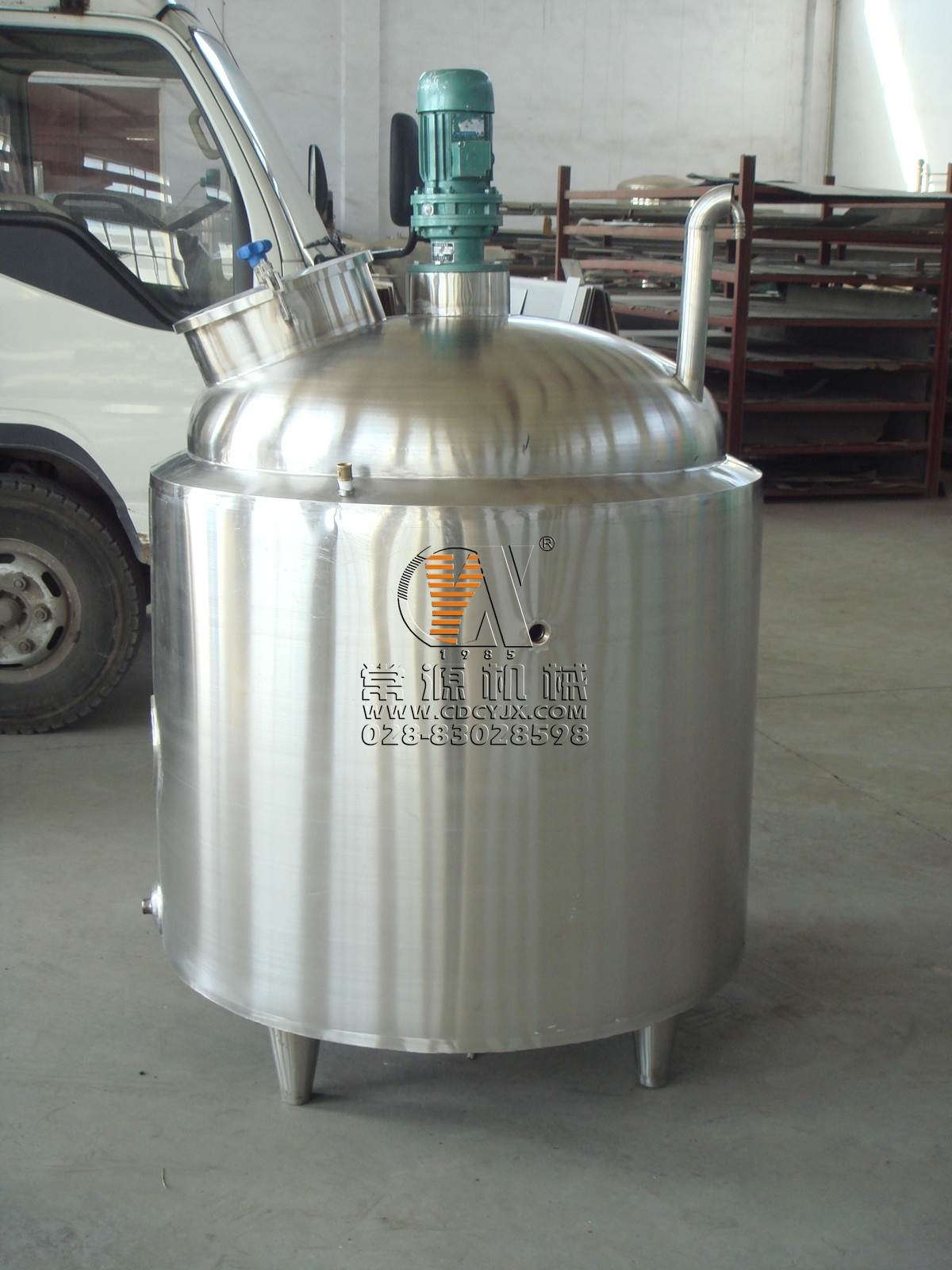

制藥食品電加熱反應釜
