菱形扁袋除塵器采用外濾形式。濾袋為菱形,沿扁長形濾袋的垂直方向縫成多個通道,并以叉形框架撐開,其斷面形成一個個相連的菱形。每條濾袋的過濾面積達11m2,比其他形狀的濾袋面積大得多,可充分利用箱體空間。濾袋借助密封條、壓板而固定在花板上。
濾袋清灰采用風機反吹方式。清灰裝置由脈動反吹閥、電磁三通閥、反吹風機和反吹箱體組成。清灰時,反吹氣流從袋口向下進入濾袋,并通過脈動反吹閻的作用使濾袋產生振動。當除塵器在高溫條件下運行時,通常將反吹風機進口與主風機出口管路相連接,以實現熱風反吹,防止結露。
濾袋清灰是逐室進行的,因而除塵器設計成分室結構。
該產品有LBL和LPL兩種型式。其中,前者為防爆型,設有泄爆閥,采用消靜電濾料,箱體內設吹掃管,并采取靜電接地等措施。
菱形扁袋除塵器的主要特點:
1)濾袋斷面為菱形,占地面積小,設備緊湊;
2)每條濾袋的過濾面積很大,濾袋數量較少;
3)采用脈動反吹清灰,以反吹風機驅動。
LBL型除塵器的外形如圖5—17所示,主要規格和參數見表5—9,
菱形編袋除塵器

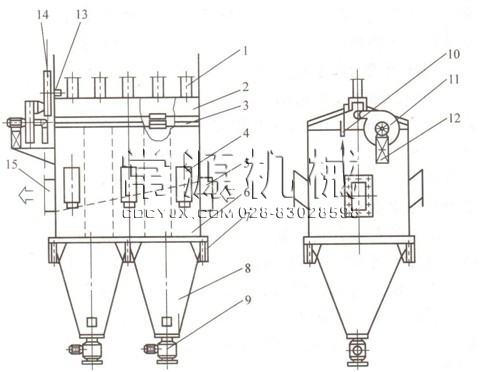

圖5-17LBL型菱形扁袋除塵器
1-停風閥2一反吹風箱體3-上箱體4-防爆閥5-進風口
6-中箱體7-支架8-灰斗9-卸灰閥IO-壓縮空氣管
II-反吹風機12-反吹風機平臺13-脈動閥電機
14-脈動閥15-排風口
表5-9LBL(LPL)型菱形扁袋除塵器主要規格和參數
參數 LBI3-40 LBIA-53 LBL5-66 LBL6-80 LBL7-93 LBL8-112 LBL9-126 LBL10-140 LBL11-154
過濾面積/m2 400 530 664 800 930 1116 1256 1395 1535
倉室數/間 3 4 5 6 7 8 9 10 11
濾袋數量/條 36 48 60 72 84 96 108 120 132
設備阻力/Pa 1200
脈動反吹裝置 (1)反吹風機9-29N04.5A.2.4kW
(2)SWDO.4-2脈動裝置,0.4kW
設備質量/t 14.5(14) 18.7(18) 21.6(21) 25.7(25) 29.2(28.5) 32.7(31.5) 35.6(34.4) 39.1(38.5) 42(41.4)
